基質墑情(PH值、電導率、溫濕度)、作物生長環境(空氣溫濕度、光照強度、CO2濃度)等采用4-20mA輸出信號傳感器,將檢測到的數據直連傳輸給DZ100-Z,ZigBee數據采集模塊,DZ100-Z將采集到的數據通過ZigBee無線的形式傳輸給DN100監控主機,DN100主機將數據進行分析處理、記錄存儲,并通過DN100主機內部的繼電器輸出來控制現場的風機的運轉和噴灌系統的啟停。
通過在PC端或者云平臺設置工作模式:如當CO2濃度傳感器檢測到CO2濃度達到設置的上下限的時候啟動風機進行通風,當?shù)竭_下限的時候關閉風機;當土壤溫濕度傳感器檢測土壤溫度低于設置的下限的時候噴灌系統開始工作灑水,當濕度大于設置的上限的時候停止噴灌;同時可以通過DN100主機設置定時效果,達到不同時段進行控制的要求。
DN100內置一個GPRS DTU數據透傳模塊,可以通過GPRS 網絡或者WiFi網絡將現場的數據輸出到云端,通過移動端或者PC端遠程查看上傳的數據,同時也可以通過云端遠程對風機和噴灌系統進行開啟和停止操作,更好地實現大棚智能化。

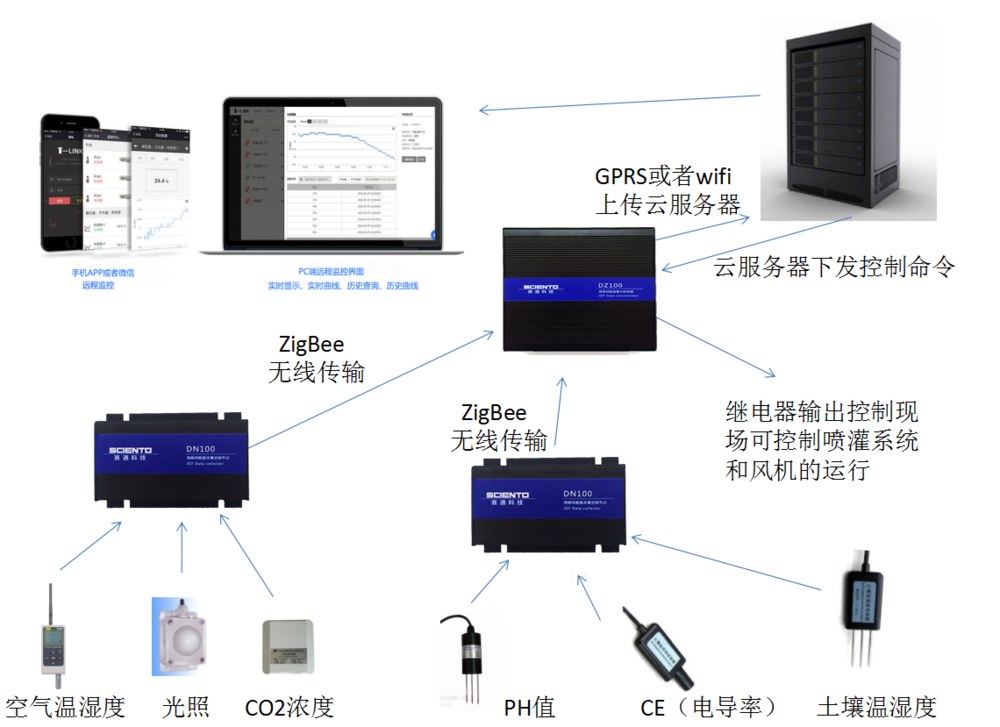

溫室大棚智能控制系統方案拓撲圖:
功能概述
◆ 可在線實時24小時連續的采集和記錄監測點位的溫度、濕度、光照、土壤溫度、土壤濕度、CO2濃度、葉面濕度、露點溫度等環境各項參數情況,以數字、圖形和圖像等多種方式進行實時顯示和記錄存儲監測信息,監測點位可擴充多達上千個點。
◆ 可設定各監控點位的溫度、濕度、光照、土壤溫度、土壤濕度、CO2濃度、葉面濕度、露點溫度等報警限值,當出現被監控點位數據異常時可自動發出報警信號,報警方式包括:現場聲光報警、網絡客戶端報警、手機短信報警、手機微信報警、郵箱報警等。上傳報警信息并進行本地及遠程監測。
◆ 數據中心軟件采用標準中/英文切換圖形界面,實時顯示、記錄各監測點的溫度、濕度、光照、土壤溫度、土壤濕度、CO2濃度、葉面濕度、露點溫度等曲線變化,統計溫度、濕度、光照、土壤溫度、土壤濕度、CO2濃度、葉面濕度、露點溫度等環境數據的歷史數據、最大值、最小值及平均值,累積數據,報警畫面。
◆ 監控主機端利用監控軟件可隨時打印每時刻的溫度、濕度、光照、土壤溫度、土壤濕度、CO2濃度、葉面濕度、露點溫度等環境數據及運行報告。
◆ 強大的數據處理與通訊能力,采用計算機網絡通訊技術,在線查看監控點位的溫濕度變化情況,實現遠程監測。系統不但能夠在值班室監測,領導在自己辦公室和智能手機都可以非常方便地觀看和監控。
◆ 系統可擴充多種記錄數據分析處理軟件,進行曲線擬合等處理,可按圖片格式輸出,也能進入EXCEL電子表格等office的軟件進行數據處理。
◆ 系統設計時預留有接口,可隨時增加減硬軟件設備,系統只要做少量的改動即可,可以在很短的時間內完成。可根據政策和法規的改變隨時增加新的內容。
主要特點
◆ 農業大棚基地基本位于偏遠地區,因此采用覆蓋廣泛的GPRS網絡高信號捕捉,必要是采用高增益天線,可確保網絡的正常運行。
◆ 一體化設計,終端內置大容量存儲芯片,即使出現網絡故障,也可保證數據永不丟失。
◆ 可擴充性,支持主站設備、采集終端、傳感器等規模數量的平滑增加,無需修改應用程序。
◆ 易維護性,系統可對遠程數據采集終端執行相應的遠程操作命令,包括遠程參數設置,遠程控制、遠程數據抄收、遠程終端復位、遠程終端軟件升級等。
◆ 操作簡易性:系統軟件功能完善,模塊化、圖形化設計,全過程全中文幫助,操作簡單方便。
◆ 性價比高,該系統專為大棚遠程環境監控量身定制,充分考慮到農業大棚環境各個環節的業務需求,性價比很高。
適用領域
農業、園藝、畜牧業等領域。
食品、電子生產車間、藥房、冰箱、冷庫、庫房、機房、實驗室、工業暖通、圖書館、檔案室、博物館、孵房、溫室大棚、煙草、糧庫、醫院等需要環境監測領域。
