一.led顯示屏的安裝步驟（p10為例）
計算好使用的led數量和電源后

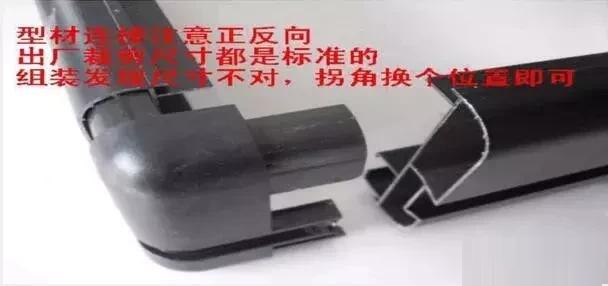

1，首先將切割好的型材拼接，也就是組裝好顯示屏的外框。市場上通用型材無非方形、圓形，但組裝方法是一樣的，如下圖；

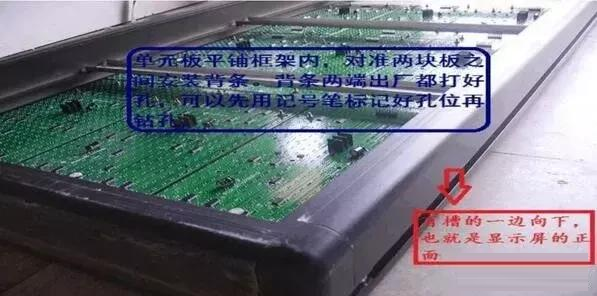

2，把外框架組裝完畢，將單元板擺放于框架內（注意框架的正反面，有槽的一面是正面），這時候安裝背條的位置是相當準確的，避免錯一根而改全部的麻煩，如下圖所示；

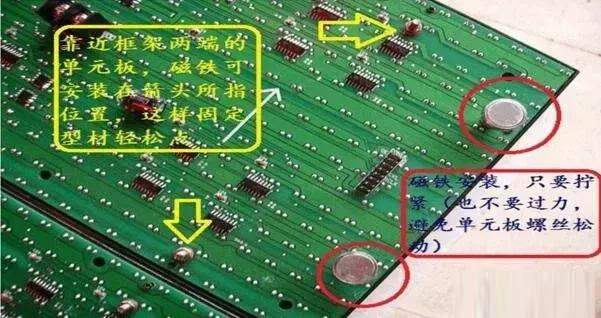

3，背條固定完畢，將框架移開，安裝磁鐵，下圖所示：

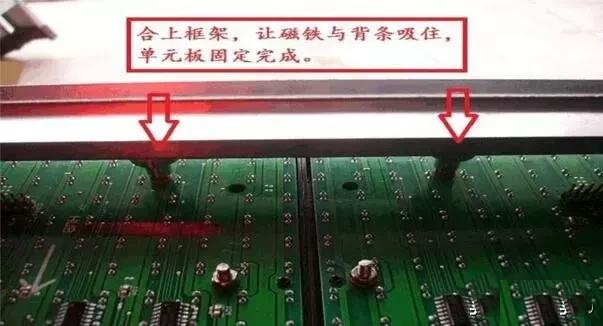

4，固定好單元板

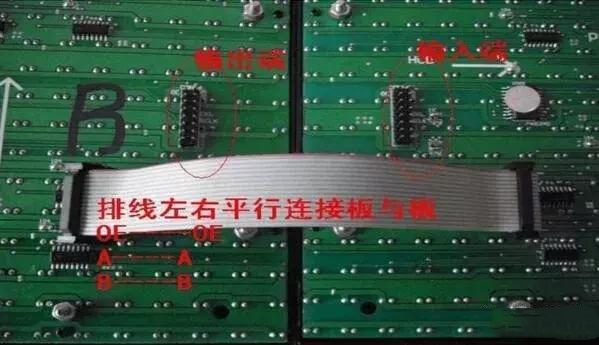

5，連接好排線、上下電源線

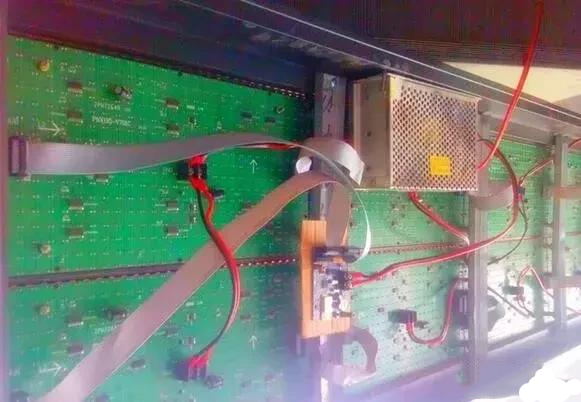

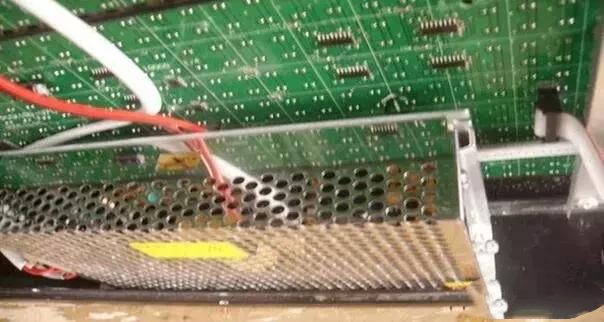

6，固定好電源和控制卡

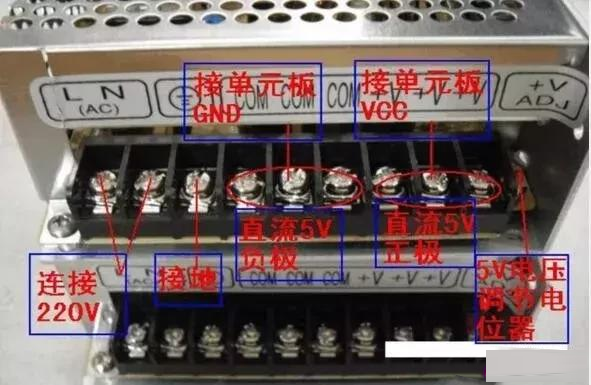

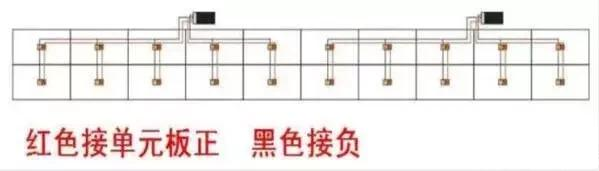

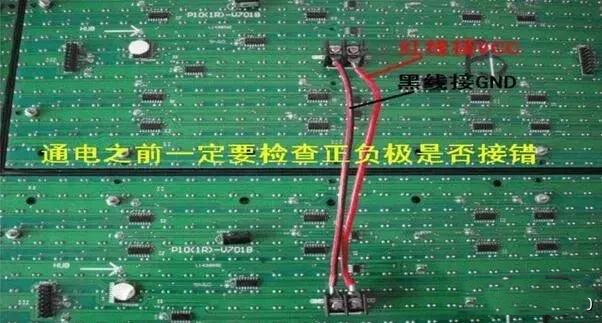

7，電源與單元板接線，注意正負極，建議使用SVV2*1.0軟芯線，也就是1平方雙股軟芯線；
二.LDE屏控制卡的安裝步驟

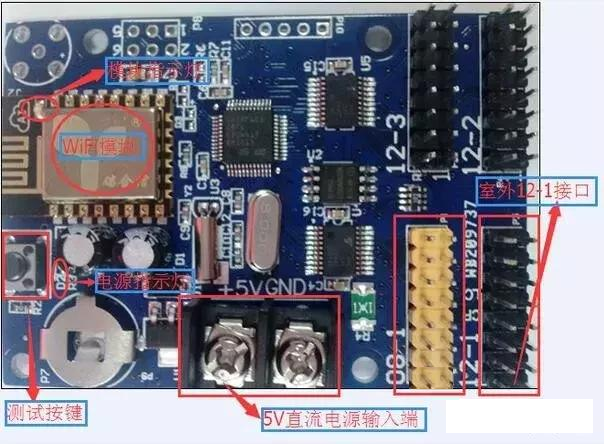

1，控制卡與單元板排線連接（特別重要），連接之前請仔細看明白為止，屏未固定在墻上，這是最關鍵一步，可以先通過測試按鈕檢查屏安裝是否正確，控制卡實物介紹，以WIFI卡為例（USB卡，云卡，網絡卡,GPRS卡)，如下圖；

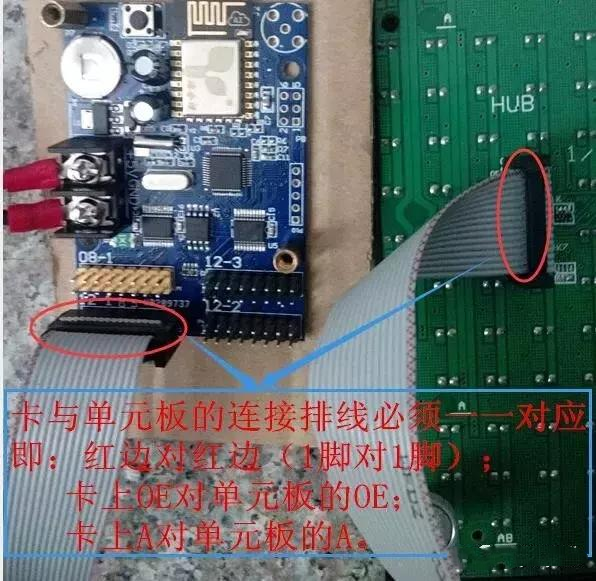

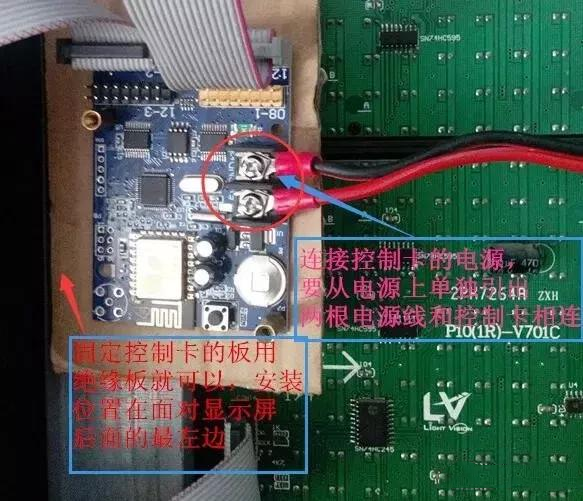

2.控制卡和單元板的連接一，如下圖；

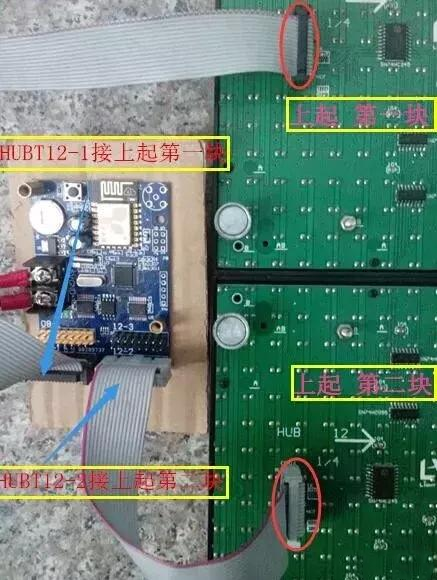

3.控制卡和單元板的連接二，如下圖；

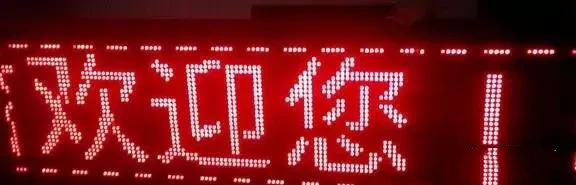

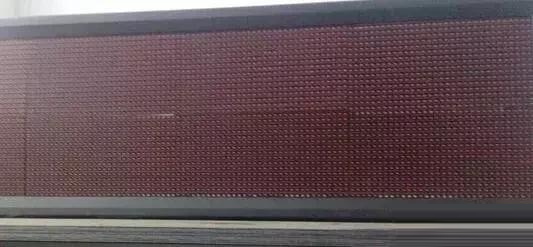

4，控制卡安裝好后，仔細檢查下單元板及卡的正負極和排線是否接好，然后給顯示屏通電；觀察顯示屏顯示是否正常，剛出廠卡上是有內容顯示的；

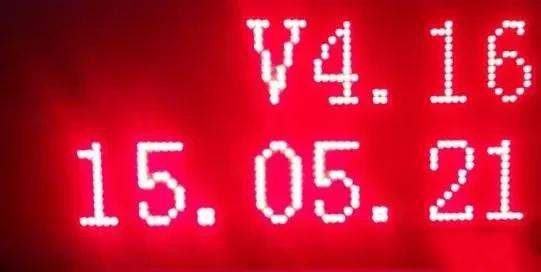

顯示屏剛啟動右上角會顯示2秒鐘的個版本號顯示，如下圖；
5，若顯示不正常——無規律的亂碼、黑屏、全亮、花點等怪現象，可以按一下卡上的測試按鍵
，按4下分別出現四種測試狀態，如下；

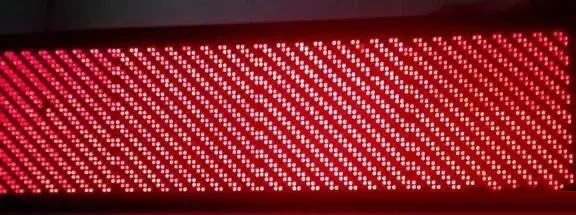

A按第一下——左斜；

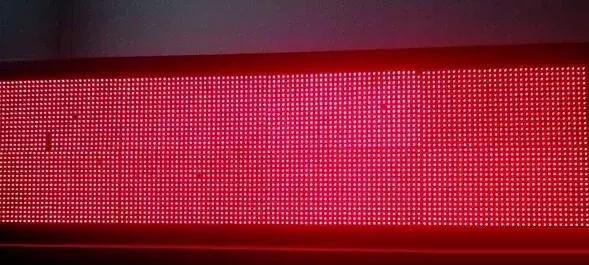

全亮
右斜
若有以上四種測試狀態，證明控制卡和顯示屏連接正常，檢查節目設置是否正確，請編輯可以正確的屏參節目，發送即可；
若無以上測試狀態，趕緊斷電，檢查單元板、排線是否接好，插反等。可以單獨接一個高的排線，按測試鍵一個個逐一排查。
三.軟件設置

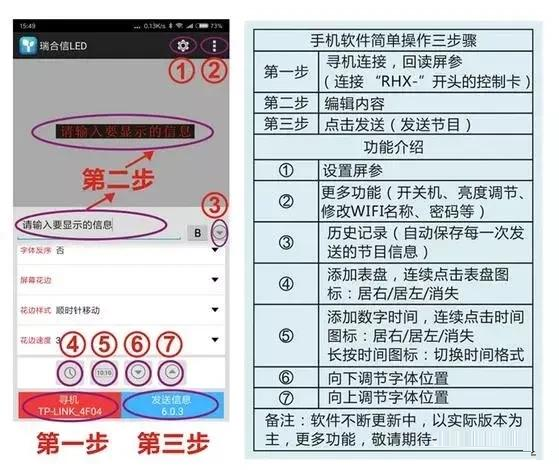

1.手機安裝APP控制軟件
下載安裝軟件
第一步WIFI直連，連接WIFI卡

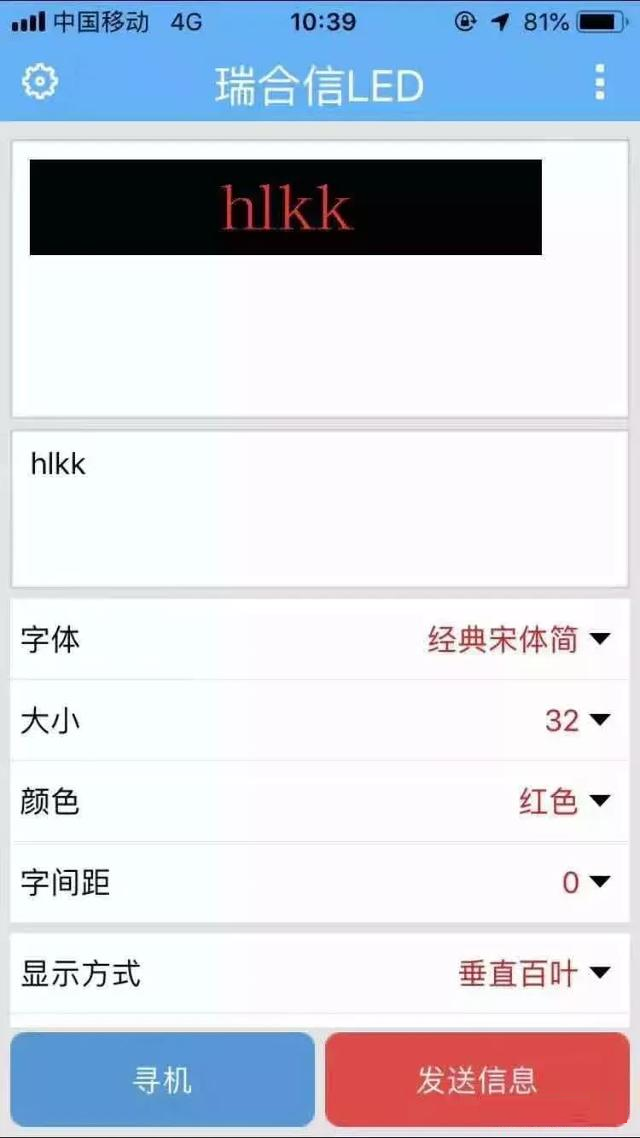

第二步設置屏幕參數
第三布發送數據
2.電腦設置USB卡
1.1軟件安裝不在敘述

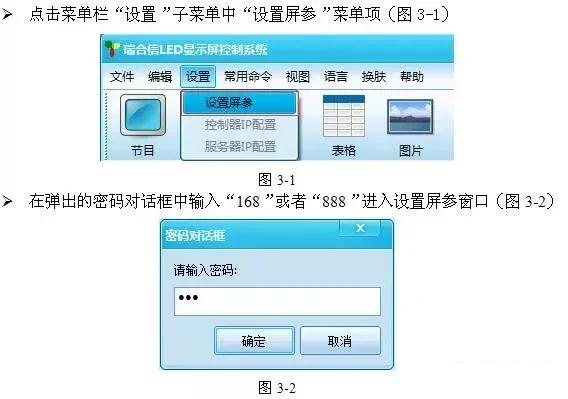

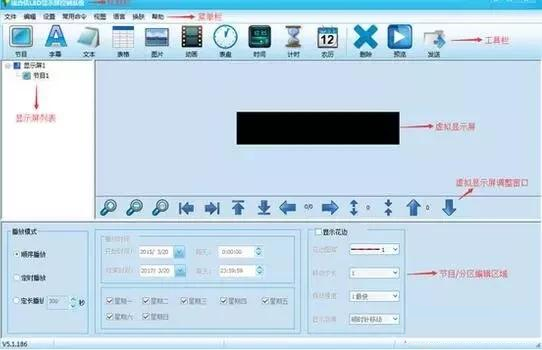

1.2界面介紹

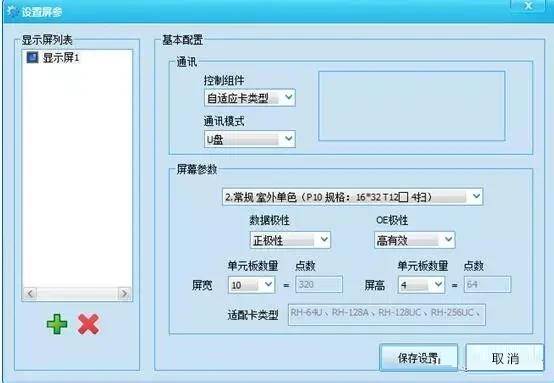

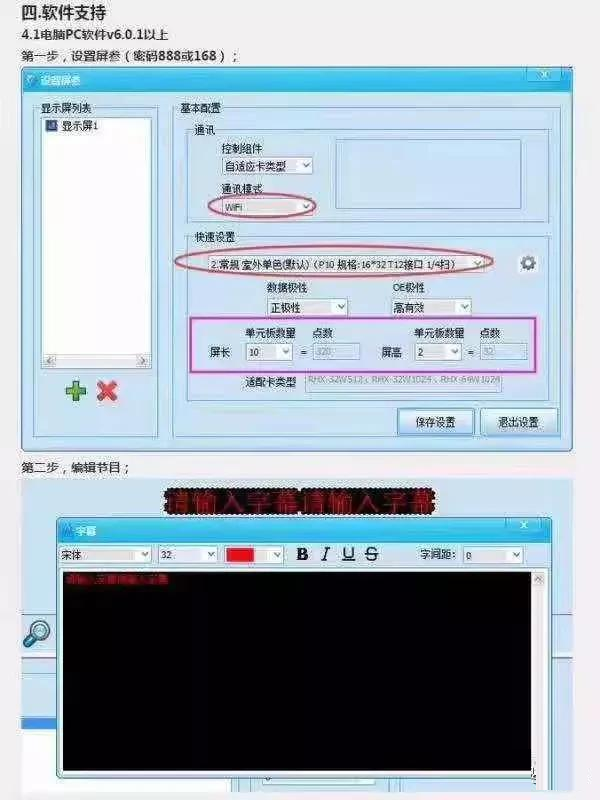

1.3.設置屏參
選擇屏幕類型，設置單元板數量

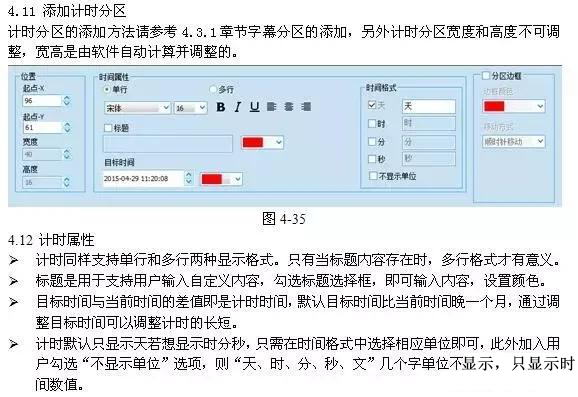

有些特殊要求的，可以開啟倒計時功能。

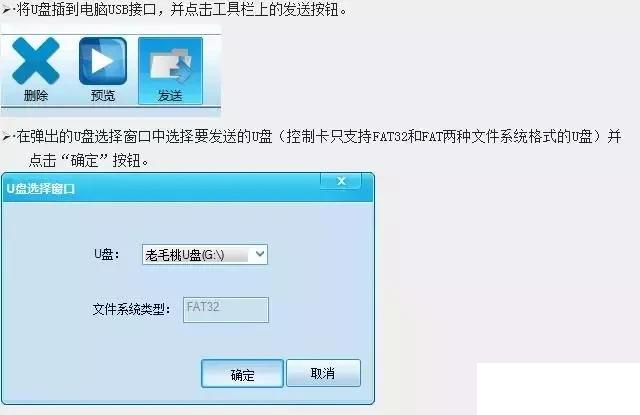

編輯好內容后
將優盤插在屏幕USB接口上
顯示正常拔出優盤
