一、系統概述
系統實現全視頻車位引導停車為主及場內反向?qū)ぼ嚍檩o的進出車場管理方案,實現無需刷卡、減少排隊等候功能,為現今停車難提供一種高效、便捷的停車管理解決方案。包含以下子系統:
1、出入口管理系統:將出入庫車輛的車牌號碼作為車輛管理的唯一憑證,自動采集出入庫車輛的前部特征圖像,自動識別車牌號碼并記錄車輛的前部全景圖像。
2、視頻車位引導系統:每停車位設置視頻車位檢測終端,停車場通道設置LED車位引導屏、視頻節點控制器、網絡交換機,停車場管理中心設置服務器并安裝引導系統管理軟件、中央控制器;

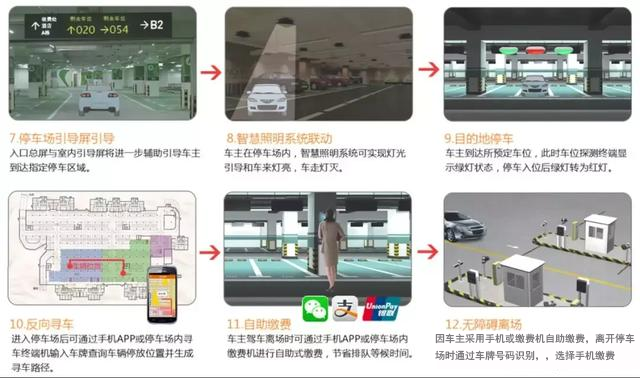

3、反向?qū)ぼ囅到y(tǒng):在停車場主要路口、分岔口和拐角處等處設置尋車終端,集成反向?qū)ぼ嚬δ埽?/span>

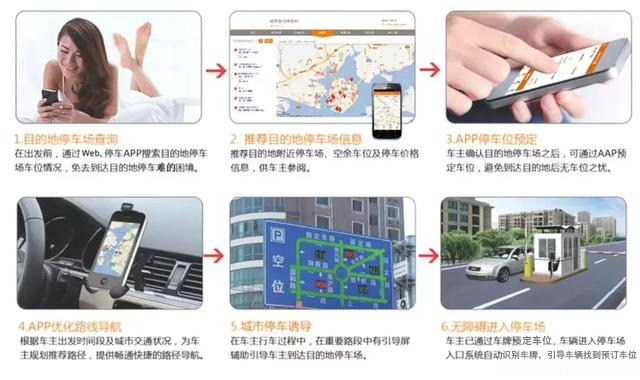

4、云停車服務平臺(擴展功能):車主終端安裝APP,平臺為其提供停車位的查詢、繳費、引導等功能。

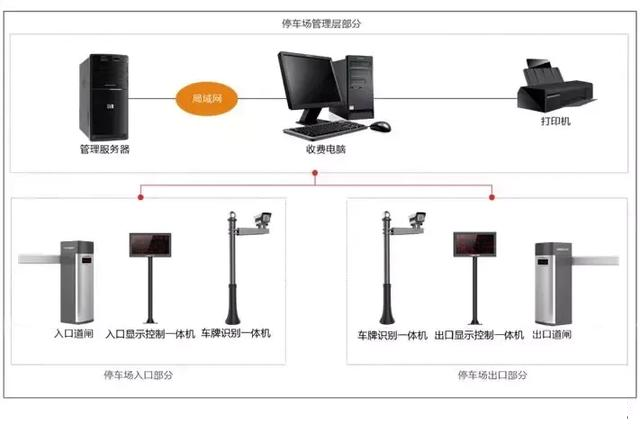

二、出入口收費管理系統
1、不停車快速入場:入口無需發卡發票,出口無需驗卡,驗票。并且可做到入口無人管理,無障礙通行。既可節省卡或票的成本支出,也可相應節省人員開支。
2、車牌自動識別:系統將出入庫車輛的車牌號碼作為車輛管理的唯一憑證,自動采集出入庫車輛的前部特征圖像,自動識別車牌號碼并記錄車輛的前部全景圖像,作為停車管理、安全認證的原始數據,并以車牌號碼作為數據標識進行信息數據管理。
3、視頻流逐幀識別:系統自動提取出視頻中所存在的車牌號碼信息、顏色信息,并同時提供相應的包含車輛的單幀或多幀圖片、車牌小圖、車牌二值化圖等信息,實現全天候的車牌識別,以及無牌車的檢測與抓拍。

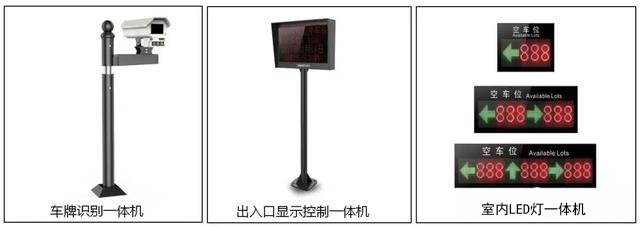

車牌識別一體機——設計有可升降裝置以滿足各種高度需求,攝像頭像素達到130萬像素,具有夜視功能,實現高清晰及高準確性的有效識別。設備與顯示控制一體機聯動,當識別車牌成功后將聯動顯示控制一體機顯示車輛車牌、進場時間同時控制道閘開閘放行;車輛離場時,設備識別車牌后聯動顯示控制一體機,提供用戶繳費依據,繳費后放行。
出入口顯示控制一體機——集顯示、控制、語音功能于一體,可滾動顯示實時時間、社區歡迎語、車牌號、有效期、收費金額、剩余車位等,可控制道閘起落,與傳統的系統相比,其具有免去了控制設備的安裝,對于工程成本而言得到了極大的成本控制。設備安裝于入口處,當車主到達停車場入口時,可查看剩余車位情況;設備安裝于出口處,當車主離開車場時,可查看應繳費金額。

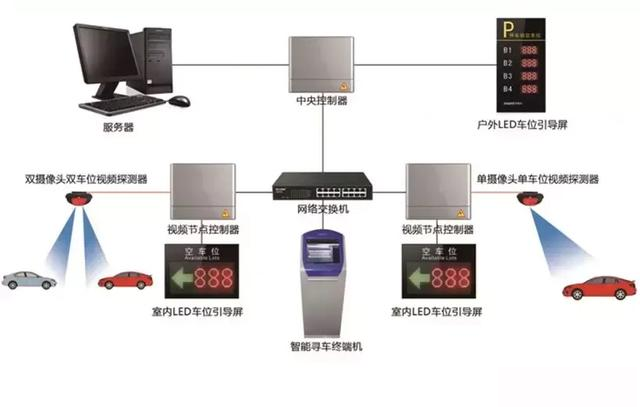

三、視頻車位引導及方向?qū)ぼ囅到y(tǒng)
視頻車位引導及反向?qū)ぼ囅到y(tǒng)是基于車牌識別專利技術、DSP處理專利技術等多項發明的綜合應用,實現現代智慧交通領域的停車管理的解決方案。
系統采用高清視頻檢測終端,實現一個檢測終端可檢測多個車位,從技術上降低設備投入成本,并有效降低系統壓力;
系統應用行業領先的串行布線方案,實現一個視頻節點控制器可管理16個視頻檢測終端,在節約線材成本、設備成本方面極具優勢。

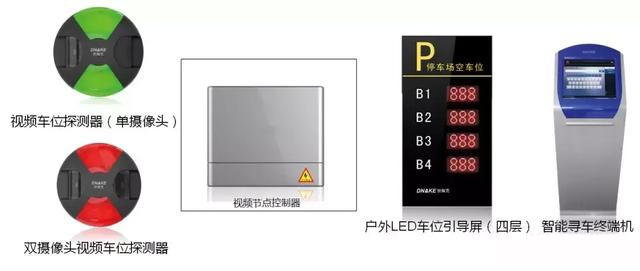

視頻車位探測器——是車位信息的采集終端和指示終端,必須配合視頻節點控制器才能正常使用。設備正常安裝于走道上。
單攝像頭:一個視頻車位探測器可探測一個車位;
雙攝像頭:可實現一個視頻車位探測器檢測兩個車位,對于設備成本控制有極大優勢。
視頻節點控制器——應用于16車位的車牌號碼提取,并將識別結果傳輸給中央控制器,以及指示車位是否空閑,傳輸車位到引導屏,同時還能為攝像機提供電源。
戶外LED車位引導屏——可定制安裝于停車場入口處,用來顯示整個停車場的總車位你信息及所剩余車位信息,方便車主判斷車場內是否還有剩余車位。設備與中央控制器連接,通過中央控制器采集視頻節點控制器的車位情況信息,進而顯示全部車位及車位剩余情況。
智能尋車終端機——安裝在車主進入車場的入口處(一般安裝在電梯附近),通過觸摸的方式輸入車牌號,觸摸屏上的地圖就會顯示告知車主自身的位置與車輛所停的位子。還可以通過停車的時間,顯示該時間內的停車的車輛圖片供車主進行選擇。

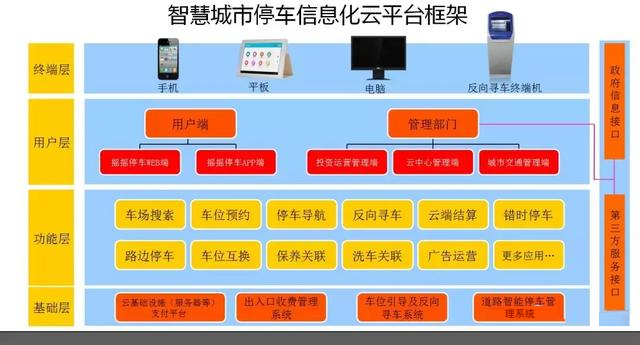

四、智慧城市停車信息化云平臺
