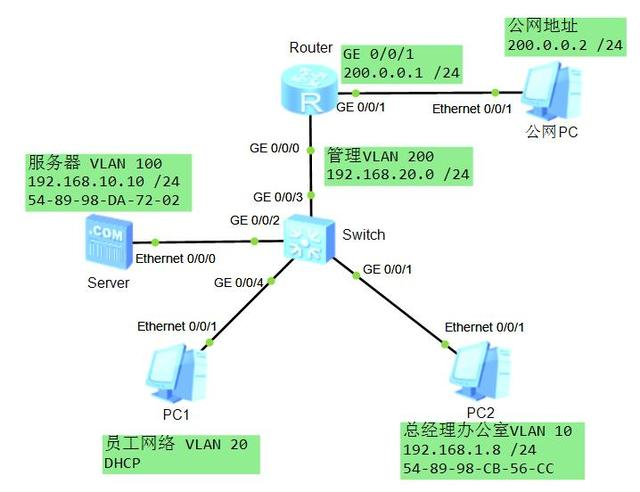

客戶的需求：企業通過Switch實現各個部門之間的互連，且各個部門加入不同的VLAN。總裁辦公室和文件備份服務器采取手工方式分配已經獲取到固定IP地址，員工網絡通過DHCP方式獲取IP地址。由于員工網絡擁有訪問外網的權利，主機經常會感染ARP病毒，攻擊Switch并修改Switch上的動態ARP表項，造成總經理辦公室與外界的通信中斷以及不能正常訪問文件備份服務器。公司希望在Switch上配置靜態ARP表項，以保證總經理辦公室與外界的通信安全，并保證各個部門能正常訪問文件備份服務器。
直接上dis cu后的命令--------
Switch配置文件
#
sysname Switch
#
vlan batch 10 20 30 100 200
#
dhcp enable
#
acl number 2001 //建立基礎規則2001
rule 5 deny source 192.168.10.0 0.0.0.255 //禁止服務器上公網
#
interface Vlanif10
ip address 192.168.1.1 255.255.255.0
#
interface Vlanif20
ip address 192.168.2.1 255.255.255.0
dhcp select interface
dhcp server excluded-ip-address 192.168.2.2 192.168.2.99 //調整DHCP的IP地址池
dhcp server excluded-ip-address 192.168.2.101 192.168.2.254
#
interface Vlanif30
ip address 192.168.3.1 255.255.255.0
#
interface Vlanif100
ip address 192.168.10.1 255.255.255.0
#
interface Vlanif200
ip address 192.168.20.1 255.255.255.0
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 100
#
interface GigabitEthernet0/0/3 //在G0/0/3端口上應用ACL規則
port link-type access
port default vlan 200
traffic-filter outbound acl 2001
#
interface GigabitEthernet0/0/4
port link-type access
port default vlan 20
#
arp static 192.168.1.8 5489-98cb-56cc vid 10 interface GigabitEthernet0/0/1 //ARP靜態綁定總經理辦公室PC
arp static 192.168.10.10 5489-98da-7202 vid 100 interface GigabitEthernet0/0/2 //ARP靜態綁定 文件備份服務器
#
ip route-static 0.0.0.0 0.0.0.0 192.168.20.2 //缺省靜態路由
#
Router配置文件
#
interface GigabitEthernet0/0/0
ip address 192.168.20.2 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 200.0.0.1 255.255.255.0
#
ip route-static 0.0.0.0 0.0.0.0 200.0.0.2 //配置缺省路由
ip route-static 192.168.0.0 255.255.0.0 192.168.20.1 //配置回程路由
#
測試結果

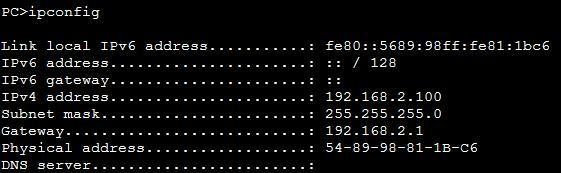

1、員工網絡DHCP到IP地址不在(192.168.2.2—192.168.2.99)&(192.168.2.101—192.168.2.254)區間內

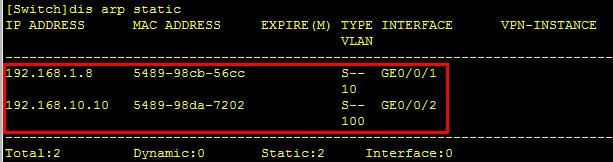

2、靜態ARP表項

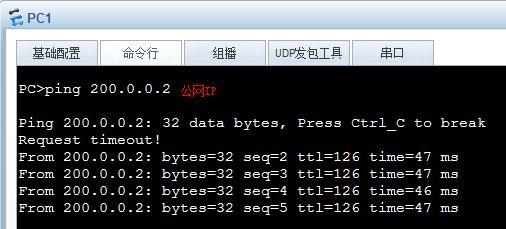

3、員工網絡能上外網

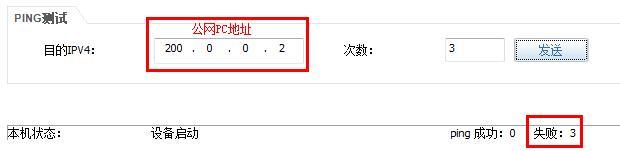

4、文件備份服務器不能上外網，ping公網失敗
