編制依據
工程涉及的產品規范與標準；工程施工涉及的規范、標準及驗收規范、標準等須完全滿足所有中華人民共和國的規范、標準，包括（但不限于此）：
《通信局（站）防雷與接地工程設計規范》YD5098-2005
《通信局（站）防雷與接地工程設計規范》GB50689-2011
《通信局（站）防雷與接地工程驗收規范》YD/T5175-2009
《建筑物防雷設計規范》（GB50057-2010）
《建筑物電子信息系統防雷技術規范》（GB50343-2012）
《交流電氣裝置的接地》（DL/T621-1997）
《電氣裝置安裝工程接地裝置施工及驗收規范》（GB50169-2006）
《交流電氣裝置的過電壓保護和絕緣配合》（DL/T 620-1997）
1 聯合接地
在整個防雷系統中接地系統是一個基本前提，只有具備了良好的接地系統，防雷設備才能真正發揮作用。所以，接地系統的建設是所有防雷工作的基礎。
1.1 接地的目的
1) 接地是為了防止電磁干擾起屏蔽作用；
2) 接地是為了泄放過電壓以保護設備和人身安全；
3) 接地是為了起著工作回路的作用；
4) 接地是為了給通信設備提供零電位參考點。
5) 在受到雷擊時以供大電流泄放入地，以保護設備和人身安全。
1.2 地網的組成
根據移動通信基站防雷與接地設計規范YD5068中規定：
1）移動通信基站應按均壓、等電位的原理，將工作地、保護地和防雷地組成一個聯合接地網。站內各類接地線應從接地匯集線或接地網上分別引入。
2）移動通信基站地網由機房地網、鐵塔地網和變壓器地網組成，地網的組成如圖1所示。基站地網應充分利用機房建筑物的基礎（含地樁）、鐵塔基礎內的主鋼筋和地下其他金屬設施作為接地體的一部分。當鐵塔設在機房房頂，電力變壓器設在機房樓內時，其地網可合用機房地網。
圖1移動通信基站地網示意圖
3）機房地網組成：機房地網應沿機房建筑物散水點外設環形接地裝置，同時還應利用機房建筑物基礎橫豎梁內兩根以上主鋼筋共同組成機房地網。當機房建筑物基礎有地樁時，應將地樁內兩根以上主鋼筋與機房地網焊接連通。當機房設有防靜電地板時，應在地板下圍繞機房敷設閉合環形接地線，作為地板金屬支架的接地引線排，其材料為銅導線，截面積應不小于50mm2，并從接地匯集線上引出不少于二根截面積為50~75mm2的銅質接地線與引線排的南、北或東、西側連通。
4）對于利用商品房作機房的移動通信基站，應盡量找出建筑防雷接地網或其他專用地網，并就近再設一組地網，三者相互在地下焊接連通，有困難時也可在地面上可見部分焊接成一體作為機房地網。找不到原有地網時，應因地制宜就近設一組地網作為機房工作地、保護地和鐵塔防雷地。工作地及防雷地在地網上的引接點相互距離不應小于5m，鐵塔尚應與建筑物避雷帶就近兩處以上連通。
5）鐵塔地網的組成：當通信鐵塔位于機房旁邊時，鐵塔地網應延伸到塔基四腳外1.5m遠的范圍，網格尺寸不應大于3m×6m，其周邊為封閉式，同時還要利用塔基地樁內兩根以上主鋼筋作為鐵塔地網的垂直接地體，鐵塔地網與機房地網之間應每隔3~5m相互焊接連通一次，連接點不應少于兩點。當通信鐵塔位于機房屋頂時，鐵塔四腳應與樓頂避雷帶就近不少于兩處焊接連通，同時宜在機房地網四角設置輻射式接地體，以利雷電流散流。
6）變壓器地網的組成：當電力變壓器設置在機房內時，其地網可合用機房及鐵塔地網組成的聯合地網；當電力變壓器設置在機房外，且距機房地網邊緣30m以內時，變壓器地網與機房地網或鐵塔地網之間，應每隔3~5m相互焊接連通一次（至少有兩處連通），以相互組成一個周邊封閉的地網。
7）當地網的接地電阻值達不到要求時，可擴大地網的面積，即在地網外圍增設1圈或2圈環形接地裝置。環形接地裝置由水平接地體和垂直接地體組成，水平接地體周邊為封閉式，水平接地體與地網宜在同一水平面上，環形接地裝置與地網之間以及環形接地裝置之間應每隔3~5m相互焊接連通一次；也可在鐵塔四角設置輻射式延伸接地體，延伸接地體的長度宜限制在10~30m以內。
1.3 接地體
水平接地體材料
水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。
3、接地材料有以下要求：
a、采用熱鍍鋅鋼管時，鋼管壁厚不小于3.5m;
b、采用熱鍍鋅角鋼管，角鋼不小于50mm*50mm*5mm;
c、采用熱鍍鋅扁鋼時，扁鋼不小于40mm*4mm;
d、采用熱鍍鋅圓鋼時，圓鋼直徑不小于8m;
e、非金屬接地模塊分為燒制型與壓制型，常用規600mm*150mm*100mm,
f、銅包鋼接地棒，鍍銅厚度；≤0.25mm，ф16*1500mm型號：YBD-01B
g、離子接地棒時，WJD-1000/54 ф50*1500mm
h、采用物理降阻劑時，電阻率R=0.45，降阻率在60-95%之間，石墨含量70%，型號：WJD-JZJ-25與WJD-JZJ-10
。

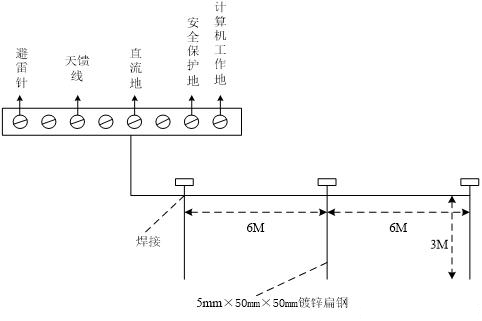

圖2 接地系統標準施工圖
1.4 接地線與接地引下線
1）接地線宜短、直，截面積為35~95mm2，材料為多股銅線。
2）接地引入線長度不宜超過30m，其材料為鍍鋅扁鋼，截面積不宜小于40mm×4mm或不小于95mm2的多股銅線。接地引入線應作防腐、絕緣處理，并不得在暖氣地溝內布放，埋設時應避開污水管道和水溝，裸露在地面以上部分，應有防止機械損傷的措施。
3）接地引入線由地網中心部位就近引出與機房內接地匯集線連通，對于新建站不應小于兩根。
1.5 接地匯集線
1）接地匯集線一般設計成環形或排狀，材料為銅材，截面積不應小于120 mm2，也可采用相同電阻值的鍍鋅扁鋼。
2）機房內的接地匯集線可安裝在地槽內、墻面或走線架上，接地匯集線應與建筑鋼筋保持絕緣。
1.6 接地電阻
根據基站建設的地理環境及YD50698-2011的相關規定，把基站分為兩大類：
（1）一類地區：土壤電阻率≤1000Ω.m，接地網接地電阻≤10Ω。
（2）二類地區：土壤電阻率＞1000Ω.m，地網等效半徑應大于10m，地網四角還應敷設10m～20m的熱鍍鋅扁鋼作輻射型接地體，且應增加各個端口的保護、加強等電位連接等措施予以補償。水平接地網可使用接地模塊等材料。接地電阻≤10Ω。

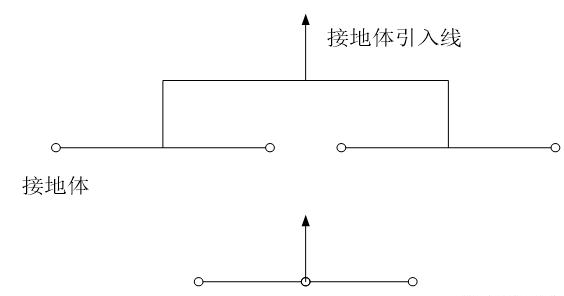

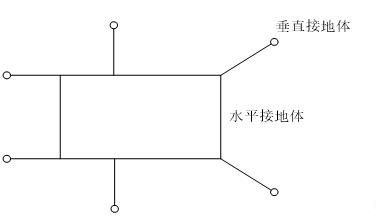

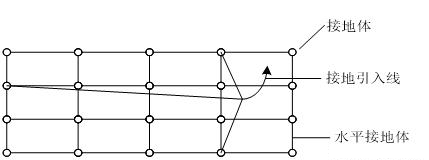

1.7 接地體布置
由于雷電流相當于高頻電流，除接地體的電阻和電導外，接地體的電感和電容對沖擊阻抗發生作用。而在沖擊電流的作用下，沖擊等效半徑要比接地網面積的等值半徑小得多，即在沖擊電流的情況下，僅僅利用接地網很小的一塊面積。在有限的沖擊半徑內如何有效地利用所埋設的接地體，使雷電流幾乎同時地到達各個接地體，成為接地體布置的關鍵問題，以下給出幾種布置接地體的方法以供參考。
（1） 條形
（2） 弧形（輻射狀）
（3）網狀
（4）環形
1.8 移動基站接地網接地電阻值的測量
接地電阻值測試的準確性，與地阻儀測量電極布置的位置有直接關系，按測量電極的不同布置方式，有如下幾種測試方法：
1）直線布極法
①首先要弄清被測地網的形狀、大小和具體尺寸，確定被測地網的對角線長度D（或圓形地網的直徑D）。
②在距接地網（2～3）D處，打下地阻儀的電流極棒，地阻儀的電壓極棒應設在電流極棒到地網距離的0.618處（優選法）。如圖3所示。
圖3測量電極布置圖
按上圖布置測得的接地電阻誤差應在1％以內。在土壤電阻率較均勻的地區，電流極到地網的距離取2D，電壓極到地網的距離可取D。在土壤電阻率不均勻的地區，電流極到地網的距離應取3D，電壓極到地網的距離應取1.7D。
③測量時在沿地網和電流極的連線上，使電壓極到接地網的距離約為電流極到接地網距離的50％～60％范圍內移動3次，每次移動的距離為電流極到地網距離的5％，使3次測得的電阻值接近即可。

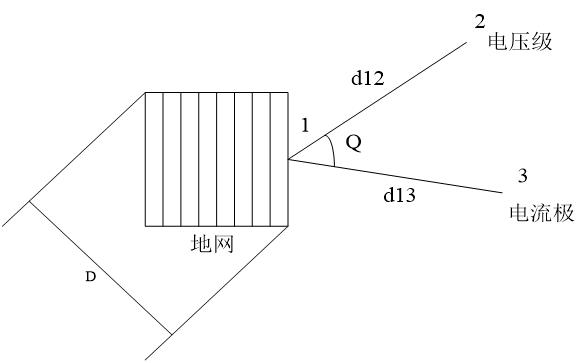

2）三角形布極法：如圖4所示：
圖4三角形布極圖
圖中，取d12 =d13=2D,夾角Q=28.95°(30°，此時測得的電阻誤差接近零，Q越大誤差也越大，Q=180°時誤差最大。如果測試場地窄小，不能滿足d12 =d13(2D的條件時，也可取d12 =d13(D。
3）兩側布極法

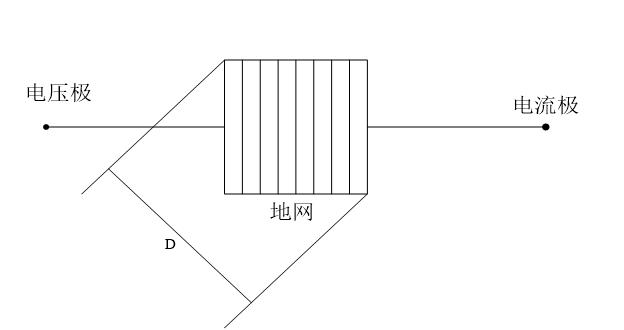

一般情況下，不宜把地阻儀的電流極棒和電壓極棒分別打在地網的兩側，但由于測試場地限制，可按圖5所示的方法布置測試電極進行測試。圖中：
圖5兩側布極圖
（1）電流極到地網的距離和電壓極到地網的距離應相等，均(5D，D為地網對角線的長度。
（2）電流極棒，電壓極棒和地網中心應盡量在一條直線上。
1.9 充分理解基站，因地制宜實施防雷接地工程
由于各基站的環境和建設方式不同，所以對基站防雷接地不能一概而論，應根據具體情況采取防雷與接地措施，將基站接地系統按照均壓等電位的原理進行設計和改造，即通信設備的工作地、保護地、防雷地、建筑地合用一組接地體的聯合接地方式，將接地線和接地引入線按照"共地不共線，一點接地法"的原則進行合理布線。根據不同情況，具體分析如下：
1.9.1 鐵塔建在建筑物頂部

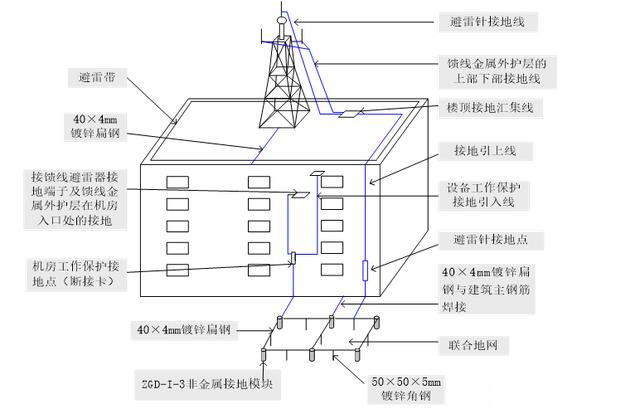

1）樓頂建鐵塔，機房所在建筑物女兒墻上有避雷帶，市電引入機房
由于移動基站租用商品房或民房情況較普遍，此種情況占到全部基站的60-70%。
首先在樓頂鐵塔的基腳處南北或東西方向置180°兩處與樓頂避雷帶相連，連接材料為40×4mm鍍鋅扁鋼，利用建筑主鋼筋多處泄放雷電流，并在樓下合適的位置建一地網，地網建成以后利用扁鋼與建筑主鋼筋兩處焊接組成聯合地網，從地網相距5m以上的位置抽兩個頭引出地面1.5m處做斷接點，分別作為避雷針、機房工作保護接地引入線的接地點，機房內設置設備工作保護接地匯集線，其接地引入線接機房工作保護接地點；雷電流引下線下端接避雷針接地點，上端在樓頂與樓頂接地匯集線相連。接地引入線采用40×4mm鍍鋅扁鋼或95mm2多股銅芯線。
鐵塔上避雷針接地線，基站同軸電纜饋線的金屬外屏蔽層的上部、下部接地線均與樓頂接地匯集線相連，同軸電纜饋線的金屬外屏蔽層的下部接地也可就近與鐵塔中部相連。外屏蔽在機房入口處的接地與機房工作保護接地點引出的接地線妥善連通，接地線材料可采用35mm2銅芯線。同軸電纜線進入機房后與通信設備連接處安裝饋線避雷器，饋線避雷器接地端子接到室外入口處饋線屏蔽接地線上，接地線為≥6mm2銅芯線。

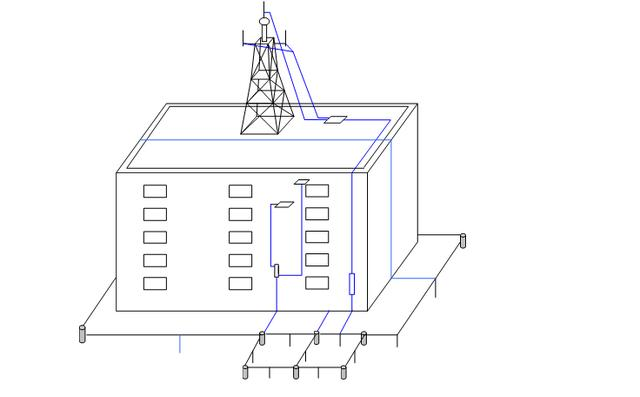

機房內的交流配電箱處應三相五線或單相三線，其中的PE線接配電箱及電源避雷器。機房內-24V直流避雷器的接地線接機房工作保護接地匯集線。機房內設備的工作接地、保護接地及走線架共用一個室內接地匯集線。如圖6所示。
圖62）對于利用商品房作機房的移動通信基站。

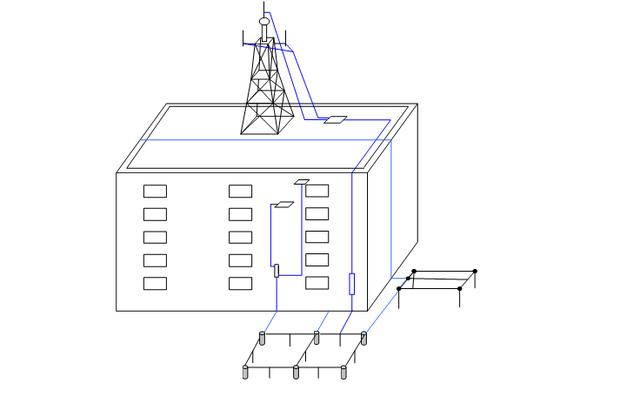

此建筑有防雷接地網或其他專用地網（如廣播電視系統接地網或固定接入網的接地網），應就近再設一組地網，三者相互在地下焊接連通，有困難時也可在地網上可見部分焊接成一體作為機房地，其它方面與1）相同，如圖7所示。如原專用地網與基站新建地網邊緣相距>20米以上，并且連接有困難，可以不作連接處理。
圖7
3）對于鐵塔建在機房所在建筑頂端，樓頂女兒墻上沒有避雷帶（此種情況只占極少數）
應在鐵塔基腳兩處成180°引接地線與地網環形接地裝置相連，使鐵塔多處泄放雷電流，連接材料可采用40×4mm熱鍍鋅扁鋼或ф12圓鋼。

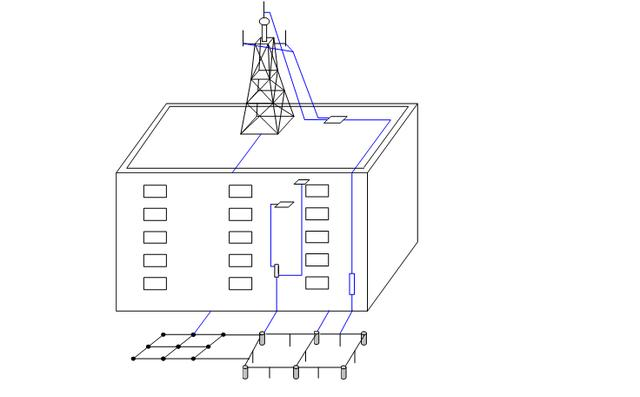

如在樓下設置環形接地裝置有困難，可在鐵塔接地線的入地點分別建簡易地網，地網地阻值應≤10Ω，并使其中一個簡易地網與機房地網相連，其他情況與1）同，具體如圖8、圖9所示。
1.9.2 獨立鐵塔

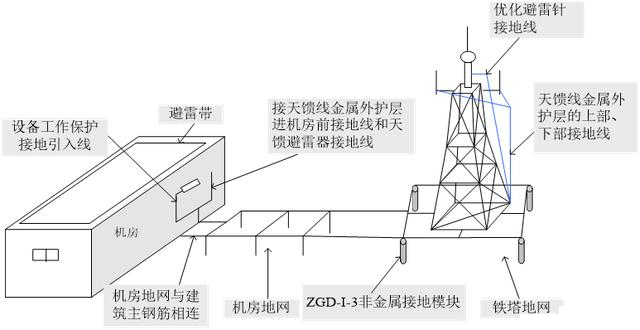

1）由于租用的民房本身只有一層，而其房頂不宜建鐵塔，將鐵塔建在附近山坡上，而鐵塔與機房相距一定的距離。
此時，鐵塔地網應延伸到塔基四腳1.5m遠的范圍，網格尺寸不應大于3m×3m，其周邊為封閉式，同時還要利用塔基地樁內兩根以上主鋼筋作為鐵塔地網的垂直接地體，鐵塔地網與地網之間應每隔3~5m相互焊接連通一次，連接點不應不少于兩點。鐵塔避雷針接地，饋線金屬外層的上部、下部接地就近接入鐵塔地網，饋線金屬外護層在入機房前處的接地線與機房地網相連，而天饋避雷器接地線就近與入機房前饋線金屬外護層接地線相連，其他部分與樓頂塔1）相同，具體見示意圖10。
1.9.3 沒有設鐵塔的移動基站
由于機房所在建筑物本身具有相當的高度，周圍沒有其他高大建筑物，而且所需覆蓋的范圍有限或建此基站的初衷是為增加信道，所以將天線面包板架設在建筑物四周的女兒墻上。

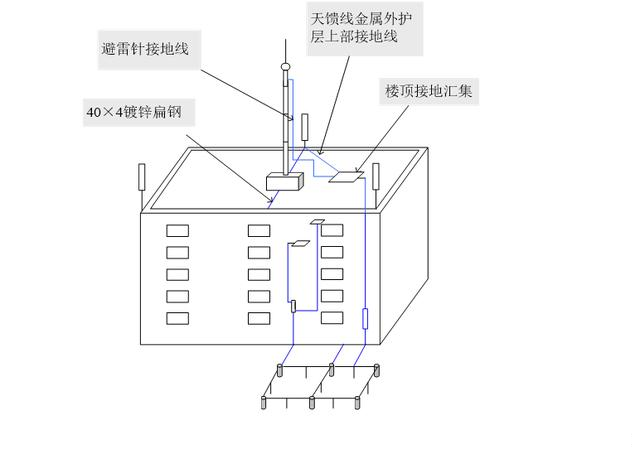

利用安放在樓頂平臺中央位置的優化避雷針防止直接雷擊，避雷針的基座應與樓頂避雷帶就近不少于兩處焊接連通，避雷針接地線、饋線金屬外護層的上部、下部接地線與樓頂接地匯集線相連。其它部分與樓頂塔1）相同，如圖11。
圖111.10 困難地網的改造
為了增大移動基站覆蓋范圍，往往將基站建在高山上，而有些山區的土質很差，土壤電阻率極高，要想將地網地電阻控制在10Ω以內，相當困難，當地網的接地電阻值達不到要求時，可采用以下方法進行地網改造。
1) 在地網外圍增設1圈或2圈環形接地裝置，以增大接地網的面積。對于復合式接地網的工頻接地電阻的計算式R約為R≈0.5·（ρ/√S），其中ρ為土壤電阻率（Ω.m），S為接地網的面積，從此公式中可以看出，在相同大地電阻率的條件下，要使地網接地電阻減小，就要增加地網的面積，表1列出了在不同土壤電阻率時保持R為5Ω時的地網面積。
表1
2) 由表1可知，在土壤電阻率很高的山區，僅僅依靠擴大接地網的面積很難達到所要求電阻（增加垂直接地體的長度對地網電阻率影響很小）的情況下，應采取引外接地方法。即移動基站設在高電阻率地山上，如附近有可資利用的導電良好的土壤及低電阻率地層（河流及其它）時，采用延伸接地體作為移動基站本身地網的輔助接地網；引外接地的極限長度應小于2√ρ（ρ為土壤電阻率），根據此公式計算不同土壤電阻率的引外接地的極限長度見表2。
表2 土壤電阻率不同時，此外接地的極限長度
3) 在電阻率較高的地區，可在移動基站的邊緣大膽使用非金屬接地體，以擴大地網的等效半徑及面積，最終達到降阻的目的。
2 施工進度及計劃安排
施工進度安排
根據基站防雷接地施工項目進度要求，對此項目施工進度安排如下：
單站的防雷地網施工在2天內完成；
特殊類項目按照甲方要求在規定時限內完成。
施工計劃安排
項目部會在甲方安排施工點后，根據施工進度要求對施工人員及機械做好調配，安排物資管理人員做好所用材料準備，在防雷接地工程施工前，專業工長必須對施工班組進行全面細致的技術交底和安全交底。
3 質量保證措施
一、質量標準
1、保證項目：
（1） 材料的質量符合設計要求；接地裝置的接地電阻值必須符合設計要求。
（2） 接至電氣設備、器具和可拆卸的其它非帶電金屬部件接地的分支線，必須直接與接地干線相連，嚴禁串聯連接。
檢驗方法：實測或檢查接地電阻測試記錄。觀察檢查或檢查安裝記錄。
2、基本項目：
接地（接零）線敷設：
平直、牢固，固定點間距均勻，跨越建筑物變形縫有補償裝置，穿墻有保護管，油漆防腐完整。
焊接連接的焊縫平整、飽滿，無明顯氣孔、咬肉等缺陷；螺栓連接緊密、牢固，有防松措施。
防雷接地引下線的保護管固定牢靠；斷線卡子設置便于檢測，接觸面鍍鋅或鍍錫完整，螺栓等緊固件齊全。防腐均勻，無污染建筑物。
檢驗方法：觀察檢查。
3、允許偏差項目：
扁鋼搭接長度≥2b；（注：b為扁鋼寬度。）
扁鋼搭接焊接3個棱邊。
檢驗方法：尺量檢查和觀察檢查。
二、應注意的質量問題
1、接地體：
（1)防腐處理不好，焊接面按質量要求進行糾正，做好防腐處理。
（2)用基礎、梁柱鋼筋搭接面積不夠，應嚴格按質量要求去做。
（3)在每層的引下線對角鋼筋上用黃漆作明顯標記，以防引錯。
2、支架安裝：
（1) 支架松動。將支架松動的原因找出來，然后固定牢靠。
（2) 支架間距（或預埋鐵件）間距不均勻，直線段不直，超出允許偏差。重新修改好間距，將直線段校正平直，不得超出允許偏差。
（3) 焊口有夾渣、咬肉、裂紋、氣孔等缺陷現象。重新補焊，未允許出現上述缺陷為止。
（4) 焊接處藥皮處理不干凈，漏刷防銹漆。應將焊接處藥皮處理干凈，補刷防銹漆。
3、防雷引下線暗敷設
（1）焊接面不夠，焊口有夾渣、咬肉、裂紋、氣孔及藥皮處理不干凈等現象。應按規范要求修補更改。
（2）漏刷防銹漆，應及時補刷。
（3）主筋錯位，應及時糾正。
（4）引下線不垂直，超出允許偏差。引下線應橫平豎直，超差應及時糾正。
4、避雷網敷設
（1) 焊接面不夠，焊口有夾渣、咬肉、裂紋、氣孔及藥皮處理不干凈等現象。應按規范要求修補更改。
（2) 防銹漆不均勻或有漏刷處，應刷均勻，漏刷處補好。
（3) 避雷帶不平直、超出允許偏差，調整后應橫平豎直，不得超出允許偏差。
（4) 卡子螺絲松動，應及時將螺絲擰緊。
（5) 變形縫處未做補償處理，應補做。
5、避雷帶
（1) 焊接面不夠，焊口有夾渣、咬肉、裂紋、氣孔等，應按規范要求修補更改。
（2) 鋼門窗、鐵欄桿接地引線遺漏，應及時補上。
（3) 圈梁的接頭未焊，應進行補焊。
6、接地干線安裝
（1) 扁鋼不平直，應重新進行調整。
（2) 接地端子漏墊彈簧墊，應及時補齊。
（3) 焊口有夾渣、咬肉、裂紋、氣孔及藥皮處理不干凈等現象。應按規范要求修補更改。
三、質量記錄
1、鍍鋅扁鋼的材質證明及產品出廠合格證。
2、防雷及接地施工預檢、自檢、隱檢記錄齊全。
3、設計變更洽商記錄、竣工圖。
4、防雷接地分項工程質量檢驗評定記錄。
4 安全生產施工保證措施
1、電焊工必須持證上崗，入場前進行入場安全教育，合格后方可進場施工。
2、線敷設前，要檢查梯子、架子及防護設施，如有損壞和變形及時處理，以免存在隱患。
3、隨身攜帶的工具應放在穩妥地方防止墜落傷人。
4、使用電焊機要有三級漏電保護，禁亂拉亂拽；施焊時要戴好防護面具，以免傷及自身。
5、使用后的電焊條頭不得隨意丟棄。
6、在大風天氣或雨水天氣時不要施工以免影響施工質量或安全。在高處作業時應系好安全帶。
7、在頂板施工進行煨管時，應背朝樓內側操作防止跌落樓下。
8、電焊機接電安裝與拆卸必須由有證電工操作，電焊機外殼應有良好的接地，下班時電焊機電源應切斷，檢查動火現場確認無火星，才能離開現場。
5 文明施工措施
1、施工現場揚塵管理
（1）按照要求每天派專人對機電工作區域灑水降塵。
（2）刷油漆時注意環境污染，作好通風處理，涂刷時，管道及設備下面應有覆蓋以免造成二次污染。
（3）切割、鉆孔的防塵措施：無齒鋸切割時在鋸的正前方設置遮擋鋸末火花的三面式擋板。鉆孔用水鉆進行，在下方設置疏水槽將漿水引至容器內沉淀后處理。
（4）對風管等設備安裝產生的粉塵應每日清掃。
（5）及時分揀、回收、清運現場垃圾，按照批準路線和時間由專業公司清運。
（6）現場內燒水茶爐采用液化石油氣或天然氣燃料，或電器產品，減少煤煙排放。
（7）禁止采用燃燒的方法剝電纜皮，以免煙氣污染環境。
2、噪聲影響
（1）根據施工現場平面布置合理布置機電施工場地，做到鬧靜分開，噪聲產生的機械安排遠離對噪聲敏感的區域，從空間布置上減少噪聲影響。
（2）所有車輛進入現場后禁止鳴笛，以減少噪音。
（3）選用低噪音機械設備。
（4）強聲音設備作業進行遮擋。
（5）使用電錘開洞、鑿眼時，應使用合格的電錘，及時在鉆頭上注油或水。
所有施工階段的噪聲控制在國家標準《建筑施工場界噪聲限值》（GB12523-2011）。

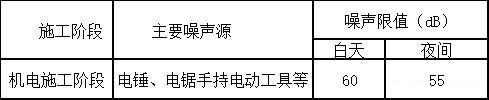

施工噪音限值表
（6）現場設噪聲監測點，定期對機電施工監測噪音是否超標并及時整改。
3、光污染防治
（1）焊接遮光棚的設置：焊接部位設置擋光棚，防止強光外射對工地周圍區域造成影響。遮光棚采用鋼管扣件、防火帆布搭設，可拆卸周轉使用。
（2）機電施工中工作面設置擋光彩條布或者密目網遮擋，防止夜間施工燈光溢出施工場地范圍以外，對周圍居民造成影響。
6施工方法及技術措施
1、地網施工的方法及其工藝要求
（1）地網周圍環境的勘查：
地網在動工之前，施工單位首先要與熟悉新建地網周圍的地下構件或情況的人員一起勘察新建地網的布放線路和結構，確定設計線路與實際是否有出入，在確認地網內確實沒有地下構件如電力電纜、通信光纜、自來水管、地下排水管、消防管等地下管線構件設施或相距安全距離的前提下，再共同劃定地網的施工路線、結構和范圍。
（2）施工的安全警示
地網施工之前宜在地溝兩側約兩米左右范圍內，應用細繩或其它明顯標志物將施工范圍圍起來，并豎牌警示。
（3）野外施工使用臨電或發電設備等應符合相應的安全規范和消防法規，并由專業安全管理員負責現場管理和監督。
（4）地網溝的開挖
地網溝的寬度一般約為30cm，地網溝深度一般為70cm；若是水泥路面，應盡量采用路面切割機沿著劃定的方向切割，路面切口寬度一般與地網溝寬度一致；為防止地溝塌方，宜用擋板堵擋，確保地網溝的深度達到技術要求。
（5）接地體的焊接
當角鋼與扁鋼連接時，角鋼的一個面要與扁鋼的正面采用電焊搭焊接，搭焊長度為扁鋼寬邊的2倍；角鋼或扁鋼與圓鋼焊接時，圓鋼宜與扁鋼、角鋼的平面貼焊，焊接長度為圓鋼直徑的10倍；扁鋼與扁鋼之間的焊接應采用雙面搭接焊，搭焊長度為扁鋼寬度的2倍。若是鋼質材料與銅材或銅材與銅材之間焊接時，則要采用氧焊焊接，焊接頭若采用搭接焊接時，搭接的長度一般應為200—250mm，焊點不應有假焊、虛焊，且每個焊點都要用瀝青或其它可靠防腐材料做防腐處理。不同金屬焊接時要防止電化腐蝕。
（6）降阻劑的使用
焊點冷卻后，降阻劑加水攪拌成均勻凝狀物包敷在接地體上，待降阻劑干結至一半時回填土覆蓋；采用深井接地網時，降阻劑宜溶水攪拌后與垂直接地體一同入地，降阻劑應充分包裹在鋼管的內外。回填土質較差的，可以與降阻劑混合均勻后再回填。焊點附近包敷的降阻劑厚度應為其它接地體的兩倍以上。降阻劑不宜使用被污染的水攪拌。
（7）地網溝回填
回填土宜篩除石塊等雜質后填入溝內，有條件的地區應在回填后澆水，待溝面下降后重新回填至平面并夯實；部分坡度較大的地區或是土壤流失較嚴重的地帶，溝面回填后宜用混凝土覆蓋或種植草皮以防雨水沖刷造成回填土流失。
（8）地網溝恢復
若是水泥路面，則新鋪的水泥路面與原路面厚度相同，且其下要鋪細砂和碎石；不論是水泥路面、草地或山地，在恢復路面時，均應略高出原有地面約1-2mm，以使日后新建地面能恢復原貌。
2、接地引入和室內接地處理
（1）接地引入線的長度不宜超過30m，其材料為40mm×4mm的熱鍍鋅扁鋼或95mm2的多股接地銅纜。接地線應從地網中心環形接地體的兩個以上方向引入機房。接地引入線與地網的連接點應避開避雷針、避雷帶或鐵塔接地的引下線連接點，其間距應大于5m。接地引入線埋設時宜避開排污溝（管）、導流渠等，其出土部位應有防機械損傷的措施和絕緣防腐措施，并留出接地電阻測試點。
（2）機房內設臵接地匯集線與接地引入線可靠連接。接地匯集線宜在機房沿內墻（或地槽、走線架）敷設成環形，材料為銅材，截面積不小于120mm2，也可采用相同電阻值的鍍鋅扁鋼。為了設備接地連接方便可在接地匯集線上設臵若干接地匯集銅排，匯集排為規格不小于400mm×100mm×5mm的銅板，并預留相應的螺孔以便連接接地線。
（3） 機房內設有靜電地板時，應在地板下圍繞機房敷設閉合的環形接地線，作為地板金屬支架的接地引線排，其材料為截面積不小于16mm2的多股裸銅線，并從接地匯集線上引出兩條以上的截面積為50mm2以上的多股銅纜與引線排的相對兩側連通。
（4）基站機房內供電設備的正常不帶電部分均應作保護接地，嚴禁作接零保護；直流工作接地，應從室內接地匯集線上就近引接，接地線面積應滿足最大負荷要求，一般為大于35mm2的多股銅纜。直流工作地嚴禁從交流配電屏直接引接。
（5） 機房內設備的外殼都應用截面積不小于16mm2的多股銅纜就近與接地匯集線連接。
（6）機房內走線架、電池架、機架、金屬通風管道、金屬門窗等均應做保護接地，接地引接線一般宜采用截面積不小于16mm2的多股銅纜。對于同一方向超過10m長的走線架，應每隔5m就近接地與接地匯集線引接一次。
（7） 機房內所有的地線排及所有的地線要用不易脫落和不怕受潮的標簽注明地線名稱及地線兩端所連接設備的名稱；地線宜采用黃綠雙色電纜，且應幫扎牢固、整齊、平直、美觀，盡量避免折彎。
3、結構可靠性要求
（1）地網接地體之間的連接，應采用電焊或氣焊連接，不宜采用螺釘連接或鉚接；無法使用電焊或氧焊的，建議使用熱熔焊接。
（2）接地引入線的銅質電纜與地網接地體之間的連接，應通過過渡銅鐵排連接，接地銅纜應鉚接或熱熔焊接在過渡排上，并做防電化腐蝕處理。過渡排宜固定良好，如固定外墻時，其高度宜不低于2.5米，固定螺栓緊固后與過渡排之間點焊。
（3）地網溝應在建筑物散水點以外開挖，地網溝距離建筑物地基應該1米以上；當地網溝穿越圍墻、地基、線纜溝或直埋電纜時，應對上述設施采取一定的加固或保護措施。
（4）接地體與埋地交流電纜、光纜、傳輸電纜交越或并行時，接地體與電纜之間的距離應不小于20cm；與高壓埋地電纜交越時，接地體與高壓電纜之間的最小距離宜滿足50cm的最小距離，并行時宜滿足100cm的最小距離。地網溝內不允許并排布放其它進出基站的電纜或信號線路，如不得已要布放的，線纜宜做穿管等屏蔽處理。
（5）地網接地體埋設在農田等經常開挖施工的地面下時，應深埋2m以下，并在適當位臵作明顯的標識。
（6）垂直接地體使用機械鉆孔深埋時，應距離基站建筑、鐵塔（桿塔）等基礎10m以上距離；距離交流變壓器的距離最少15m，距離架空高壓線的垂直投影距離宜達到10m。
4、隱蔽工程的檢測方法
（1） 隱蔽工程應采取施工中隨工驗收的原則，并由相應的責任單位簽證。
（2）測量接地體的規格、鍍鋅層等是否符合規范要求。
（3）垂直接地體的長度為1.5～2.5米，垂直接地體之間的距離為其自身長度的2倍；水平接地體深度應在0.7米以下。
（4） 檢查焊接方式、焊縫長度、焊面是否符合規范要求，焊接點的防腐措施是否符合要求。
（5） 降阻劑等降阻材料的水溶度、干結度是否符合規范，其包敷的厚度及用量是否足夠；回填土的質量是否符合設計要求、并是否夯實。 4.5.6 新建地網與原地網之間的地下連接，以及地網與其范圍內的地下金屬管件連接是否符合規范要求；地網與機房建筑基礎鋼筋的連接是否符合要求。
（7） 采用的長效接地極應按照說明書進行施工。
（8）隱蔽工程施工完畢應盡快檢查、驗收，驗收合格后的48小時內應回填地網溝，否則應整改至合格為止。
7保養、使用及維護措施
我公司從事多年通信防雷工程施工工作，儲備了大批優秀的防雷技術人員，各種先進儀器儀表齊全，能承擔防雷工程中各種的技術服務。
我公司將維護、搶修工作分四個步聚來完成，發現問題、分析查找故障原因、第一時間解決問題排除故障并提交報告，根據各項分析提出改進建議，防止事件再次發生。
本次基站防雷接地維護整改施工項目，我公司承諾實行保修的期限為在合同規定的保修期，在保修期內由于我公司原因造成的質量問題，我公司負責無償修復。
在保修期內若出現因施工造成的質量問題，我公司在接到建設單位的通知后在2小時內派人趕至現場處理修復并承擔費用；且我公司積極為設備供應商和維護部門提供必要的配合。
8材料設備的管理
材料要根據需要分批進現場，以免進料太多，造成擁擠，材料設備要及時放至所需部位，不能占用道路。
根據現場平面布置圖，安排各種材料設備按指定位置存放，并分規格碼放整齊、穩固，做到一頭齊，一條線。
施工現場的機具保管中，應依據材料性能采取必要的防雨、防潮、防火、防爆、防損壞等措施，嚴格執行領退料手續。
9應對突發事件的應急處理及措施
（1）建立重大事件應急機制和管理流程
承諾在發生重大事件時，會由各級主管直至公司總經理親自掛帥，調動公司一切或調用資源，盡一切努力恢復或保證通信，并協助消除影響；公司工程部門對整個工程進行監督和管理，提供合理性建議并給予技術指導；工程技術部門加強對各項工序的監督管理。
（2）突發應急培訓
定期對工程項目人員開展正確應對和處理突發事件的技能培訓，培訓內容包括應急預案流程等相關內容。
（3）人力資源應急配置
如發生網絡緊急故障，需要公司協助排除，能夠以最短的時間內就近派出相關資深技術人員進行協助；增派技術資深的技術支持工程師，對各項工序優化，作好各道工序的銜接工作并安排適當的工序負責人。
（4）崗位人員留守
根據我公司的傳統，在節假日期間仍保留技術人員值班，以應對突發任務的需求。
