前言

我們都知道甘特圖是進行項目管理非常好用的工具，但通常需要專門的項目管理軟件才能繪制。

在沒有項目管理軟件的情況下，我們也可以通過excel來制作甘特圖，來管理、測量和跟蹤項目的各個方面。

今天我們就來學習一下，如何制作一下簡單的甘特圖。

廢話少說，我們先來看下最終的效果：

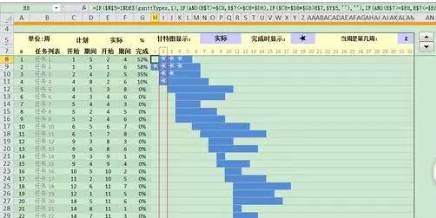

甘特圖

分析：

主要用到函數知識和條件格式的應用。

主要步驟講解：

1、條件格式設置

=H$7=$AL$5 注：設置當天紅框的頭部格式顯示。應用范圍：=$H$7:$AM$7

=MOD($A8,2)=0 注：設置隔行著色。應用范圍： =$A$7:$G$47

=IF($N$5=INDEX(ganttTypes,1),AND(H$7>=$C8,H$7<$C8+$D8,H$7=$AL$5),AND(H$7>=$E8,H$7<$E8+$F8,H$7=$AL$5)) 注：設置計劃的甘特圖

=IF($N$5=INDEX(ganttTypes,1),AND(H$7>=$C8,H$7<$C8+$D8),AND(H$7>=$E8,H$7<$E8+$F8)) 注：設置實際的甘特圖

=H$7=$AL$5 注：設置當天紅框的頭部以下格式顯示。應用范圍：=$H$8:$AM$47

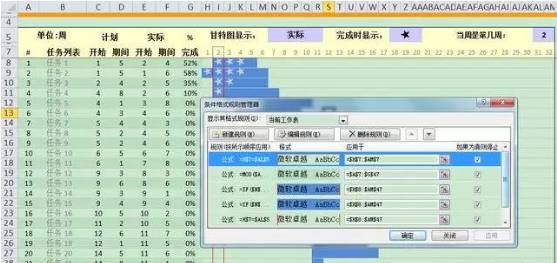

條件格式設置

2、公式設置，用于確定何時顯示完成時的圖標。

=IF($N$5=INDEX(ganttTypes,1),IF(AND(H$7>=$C8,H$7<=$C8+$D8),IF($C8+$D8*$G8>H$7,$Y$5,""),""),IF(AND(H$7>=$E8,H$7<=$E8+$F8),IF($E8+$F8*$G8>H$7,$Y$5,""),""))

注：ganttTypes為定義的名稱：包含：計劃、實際

公式設置，用于確定何時顯示完成時的圖標
